تركيب و DIY

سيارة مع دراع آلية و الة التحكم ( روبوت السيارة مع الدراع ) DIY Robot Arm Car with PS Wireless Remote Control

 DIY Robot Arm Car for Arduino with PS Wireless Remote Control سيارة مع دراع آلية و الة التحكم لاسلكية  روبوت

سيارة مع دراع آلية و الة التحكم ( روبوت السيارة مع الدراع ) DIY Robot Arm Car with PS Wireless Remote Control

السلام عليكم و رحمة الله و بركاته و مرحبا بكم اصدقائي في مراجعة تقنية  جديدة. في موضوع اليوم سوف نقوم بفتح علبة و مراجعة السيارة الروبوت مع الدراع الالية و التي تعتبر بالنسبة لي افضل لعبة تهديها لطفلك لكي يتعلم فيها مبادئ الروبوتيك و كذالك يتعلم كيفية التعامل مع قطعة الاردوينو (Arduino) و المحركات . اللعبة ممتعة جدا  واكثر شيئ ممتع فيها هو التجميع فقد كان تحديا واسغرق مني حوالي الساعتان و النصف و لكن مع هذا الشرح المبسط في هذه التدوينة و مع الفيديوهات ستكون الامور سهلة بالنسبة لك نسبيا.اذا كان لديكم اي سؤال في مشروع السيارة الروبوت هذا فاتركه في التعليقات سواء في المدونة او اليوتوب.

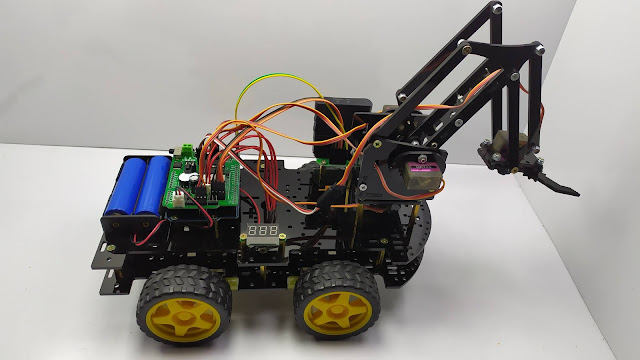

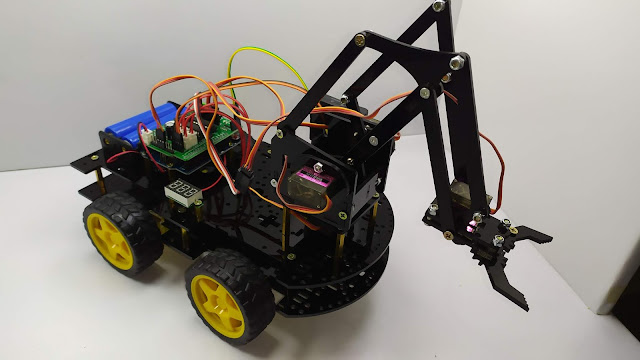

صور السيارة:

الوصف

الاسم: meArm Robot Arm Car
النوع: ZYARJX-1
وحدة المعالجة المركزية: مبنية على اردوينو أونو R3
بيئة التطوير: IDE
محركات السيرفو: MG90S سيرفو
التحكم: PS2 جهاز التحكم عن بعد
الوزن: حوالي 950 جرام
الطاقة:بطارية 18650 (يرجى شحن 5 ساعات قبل استخدامها)
وقت الاستخدام : 30 دقيقة (الشحن الكامل)
الإدخال: موجه الأوامر
الإخراج: المحرك / ذراع تحكم الروبوت
المحرك: 1:48 محرك فرشاة الكربون

محتويات العلبة :

 1x لوحة اردوينو أونو (مصنوعة في الصين)
2x 3 ملليمتر الشاسيه ( هيكل السيارة)
1x لوحة درايفر المحركات
 1X ريموت كنترول  (جهاز تحكم) PS2
1x PS مستقبل لاسلكي
4X عجلة
 4x محرك
 8x قاعدة المحرك
1x 18650 صندوق البطارية
 1x روبوت مجموعة الذراع
4x محركات السيرفو لذراع الروبوت
1x مدقق الجهد
1X كابل USB
2x 18650 بطارية
 1x شاحن بطارية
20  سنتيمتر 4 كيبل انثى - انثى
20 سنتيمتر 5 كيبل ذكر - انثى
1X حقيبة من البراغي
1X مفك براغي
5X احزمة

الصورة التالية توضح طريقة تركيب كيبلات المحركات:


الصورة التالية توضح طريقة ربط كيبلات محركات السيرفو servo

الصورة التالية توضح طريقة تركيب الريسفر PS2 receiver

روابط التحميل:

رابط برنامج الاردوينو النسخة 1.8.10 (arduino 1.8.10 windows.exe)

رابط الكود الدي يجب رفعه على لوحة الاردوينو :

 رابط الدياغرام الكامل للدائرة :

فيديو المراجعة:


فيديو التركيب:


رابط الشراء:
